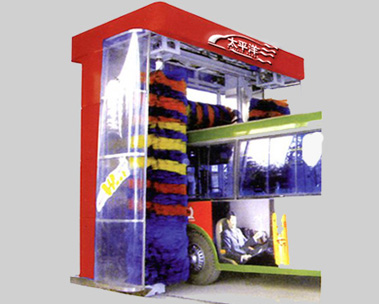

大巴式洗车机

时间:2012-12-26 16:36

太平洋全自动电脑洗车机-大巴洗车机的产品说明

一、大巴洗车机型号 :TPY-Z600(往复式)    TPY-Z800(通过式)   TPY-Z300(无接触式)

二、用途 :

主要用于对普通大客车/普通大巴、空调大客车/空调大巴、双层大客车/双层大巴、铰接大客车/铰接大巴,兼中型客车/中型大巴车的清洗。

三、大巴式洗车机的主要技术参数:

1、清洗规格:(mm)12000(长)×2500(宽)×4200(高)

2、洗车机外形尺寸:(mm)2150(长)×5200(宽)×5500(高)

3、导轨长度:20m (埋入式与地平线一致)

4、平均水量消耗:250L/辆

5、清洗时间:3-6min/辆

6、装机总容量:10kw

7、电压:380V/50Hz,三相四线

四、大巴洗车机的组成及主要结构 :

1、机器的组成

大巴式洗车机由机架、横刷、立刷、行走系统、喷射系统、电脑控制系统、操作工作台等部件组成。

2、机器的主要结构

(1)机架:洗车机机架选用钢结构框架,镀锌并加防锈漆;不锈钢蒙皮。与水接触部分都由不锈钢材料构成,由左右立柱、底座及顶框四部分组成。

(2)横刷:横刷部件由横刷、升降装置及旋转装置组成,横刷、升降及旋转用的减速机均采用专用的产品,安装在机架左右主柱及顶框上。

(3)立刷:立刷部件由立刷、立刷旋转装置、立刷向左右移动机构及支撑立刷的托臂组成。立刷及其旋转、左右移动用的减速机均选国内知名品牌产品,安装在底座及顶框之间。

(4)喷淋系统:喷淋系统由不锈钢水管、喷嘴、水泵、蜡泵等部件组成。水管采用不锈钢。

(5)行走系统:整个行走系统安装在机架底座上,通过减速传动系统带动滚轮、使洗车机沿导轨行走,减速机选用国内知名品牌产品。

(6)电气控制及操作工作台:全机电控系统安装在机架的电控柜里,通过电气操作工作台来实现洗车机的自动控制。控制系统的核心是可编程序控制器,经光电传感器及接近开关的检测,电流传感器控制,实现对横刷、立刷、喷射及行走的自动程序。可编程序控制器及光电传感器、光电开关、电流传感器等主要电气元件均选用进口产品,保证全机性能的可靠性。

(7)电缆拖挂系统:由六根立柱与预埋在地基内的钢板相连,在立柱上方固定有电缆滑轨。电缆线等固定在多个滑块上,通过滑块在滑轨中来回移动,从而实现电缆等与机器行进同步。

3、大巴式洗车机的主要材料

(1)外购配套件:立刷、横刷、减速机、可编程序控制器等均选用国产优质元件。

(2)钢材:所用矩形、方形、圆形钢管、圆钢、不锈钢板等钢材均选用正规渠道供应的优质钢材。

(3)电气原件:主要件全部进口,附件选用国内名优产品。

(4)标准件:轴承、螺栓、螺母等标准件选用符合国际优良互换性产品。

(5)其它材料:进货时均严把质量关,不合格的材料坚决不采购、不入库,不投产。

五、大巴洗车机的工作方式:

1、两侧刷清洗且清洗一遍。这时横刷不工作,只有两侧刷根据被洗车辆的宽度进行仿车形清洗,同时水路喷射系统喷水,可调节是否加入清洗剂;被洗车辆不动,通过洗车机在导轨上行走,完成整个清洗过程;清洗结束后,洗车机快速返回,准备再次工作。

2、一横刷、两侧刷清洗,且清洗一遍。横刷根据被洗车辆的高度进行仿形清洗,侧刷根据被洗车辆的宽度进行仿形清洗;水路喷射系统喷水,可调节是否加入清洗剂;被洗车辆不动而通过洗车机在导轨上行走完成整个清洗过程;清洗结束后,洗车机快速返回,准备再次工作。

3、一横刷、两侧刷清洗,且清洗二遍。横刷根据被洗车辆的高度进行仿形清洗,侧刷根据被洗车辆的宽度进行仿形清洗;水路喷射系统喷水,一般情况下,第一遍清洗时水中要加清洗剂,返回清洗时不加清洗剂;被洗车辆不动,通过洗车机在导轨上行走完成整个清洗过程。

在1、2、3三个功能中,洗车机在洗车时的行走速度为8m/min,且都是根据被洗车辆的长度清洗,自动避让后视镜。

六、大巴式洗车机的控制方式 :

大巴式洗车机的控制中心(电脑)为:日本三菱生产的可编程控制器(PLC)。

正常情况下,大巴洗车机为全自动控制,即被洗车辆停放好后,选择好洗车机的功能,按“清洗”键后,就按它所设定好的程序自动工作。同时,也辅设了一些手动按键,如“横刷上升”,即清洗过程中,按下此按键,即可提升横刷,手动控制避让顶部障碍物。

七、大巴式洗车机的操作要求 :

首先,操作人员必须经我方技术人员现场培训,且确认合格后,方可上岗。

在正常情况下,选择好“功能选择”后,按“清洗”键,即可完成被洗车辆的清洗。

在洗车机工作过程中,如遇特殊情况,请立即按“急停”键,故障排除后,按“复位”“反向”键,使洗车机回到原来的位置,再按“清洗”键,洗车机即可正常工作。

八、大巴洗车机的注意事项 :

1、大巴洗车机工作过程中,操作人员不得离开操作台,以防意外事故的发生。

2、被洗车辆的停放位置必须适当,即被洗车辆需停放在两导轨之间的中心位置,偏差最好不超过100mm,被洗车辆的前端(即车头)的位置,要使洗车机刚开始工作时的横刷不和反光镜磨擦为宜。

3、电压必须稳定,偏差需保证在380±5%以内。

九、大巴洗车机主要部件的产地 :

为确保洗车机的质量,洗车机的主要配套件均采用优质部件,如下表 。

名 称 产 地 名 称 产 地
刷毛 台湾高科技泡棉刷 气动系统 台湾
减速机 清华紫光 光电开关 美国
传感器(电流) 韩国 接近开关 美国
可编程控制器 日本欧姆龙 腊泵 国产
变频器 日本欧姆龙 清洗剂泵 国产

十、循环水处理系统

洗车后的污水,含有大量油、泥沙及洗涤用的清洗剂残液,为达到排放及回收的要求,可采用循环水处理。系统简单说明如下:

一、工作原理

1、利用泵将污水抽进沉淀池,在药物作用下进行物理、化学反应。

2、从沉淀池出来的水进入吸附过滤器,通过吸附过滤作用,使水质达到排放及回用的标准,进入清水池,同时在泵作用下反冲排渣,人工运渣。

3、经过处理过的水完全回用,用于清洗车辆和底盘冲洗。

4、流程图如下:



二、达到标准

水质监测结果统计表
  PH SS(mg/L) 矿物油(mg/L) COD(mg/L) 余氯(mg/L)
处理前 8.72-7.87 7.94-448 4.8-20.2-448 1246.8-453.4
处理后 9-6.5 <5 <5 <50 >0.2

三、污水净化剂采用净水宝或专用净水剂,一般每日二包,可洗100辆车、耗水1吨,净水剂价格大约0.6-1元/包,出于各地洗车车型、废水浓度不同,故加入净化宝剂量,视具体情况而定。

四、安装要求

用户根据我公司土建施工图进行施工,布置预埋件,基础工程结束后,由我公司指导安装污水处理系统。
